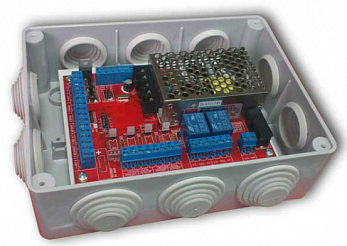

Блок управления светофорами и автоматикой БСР

Блок управления светофорами имеет:

Входы  СЕНСОР 1 и СЕНСОР2 в основном предназначены для подключения датчик обнаружения автомобиля. Это могут быть лучевые датчики (DIR-10 от CAME или другие), магнитная петля и любые другие. Блок БСР-4 имеет возможность игнорировать сигналы приходящие от лучевых датчиков (типа DIR-10) при пересечении луча людьми и животными. На данные входы также могут быть подключены приемники радиоканальных пультов, кнопки с сухими контактами и любые другие устройства с релейными выходами (Н.О. и Н.З. контакт) и выходами типа открытый коллектор.

Входы СКУД1 и СКУД2 в основном предназначены для подключения  устройств контроля доступа.

Это контроллеры СКД, кнопки оператора, приемники радиоканальных пультов. Также к данным входам можно подключить любые датчики обнаружения автомобиля.  При отсутствии необходимости использовать данные входы в работе блока их можно отключить, установив для этого перемычки на плате см. рисунок -2.

К блоку БСР-4 можно подключить два двухсекционных светофора с напряжением 24В и 220В.

В зависимости от рабочего напряжения подключаемых светофоров устанавливаются разные элементы на электронной плате. При этом блок имеет следующие модификации:

- БСР-4/24 – для светофоров с рабочим напряжением 24 вольта постоянного тока.

- БСР-4/220 – для светофоров с рабочим напряжением  220 вольт переменного тока.

3) Два релейных выхода (Н.О и Н.З. контактами) для управления автоматикой или внешней нагрузкой.

Управление обоими реле происходит  в зависимости от получаемых   в определенной последовательности сигналов  от входов СЕНСОР 1, СЕНСОР2, СКУД1, СКУД2.

• Реверсивный (однопроездный) режим – это когда движение организованно по одной полосе и следовательно необходимо решать задачу нахождение на полосе только одной машины в данный момент времени.
• Двухпроездный режим работы – это когда движение организованно по разным полосам.
• Переключение светофоров по заранее запрограммированному времени без сигналов от датчиков.

У блока БСР-4 имеются следующие дополнительные функции которые можно выбирать, когда блок находится в режиме программирования:

1) Свечение светофоров в дежурном режиме:  Горят зеленым , горят красным и мигают красный/зеленый с частотой 1сек.

2) Выбор режима работы реле: Режим стандарт и режим шлюз.

3) Настройка входов (СЕНСОР 1, СЕНСОР2, СКУД1, СКУД2) блока БСР-4 для подключения датчиков с Н.О. либо Н.З. контактами.

4) Настройка времени отсечки сигналов от лучевых датчиков подключенных к входам СЕНСОР1 и СЕНСОР2 блока БСР-4, при проходе через луч людей и животных. Блок БСР-4 сравнивает время в течении которого луч перекрыт с заранее предустановленным  и принимает решение. Возможны следующие установки времени:  0; 0.8; 1; 1.5; 2; 3; 3.5 сек.

5) Настройка таймера возврата в дежурный режим. Если автомобиль при проезде по каким либо причинам пересек первый датчик и поехал назад . Блок БСР-4 будет продолжать находится в некотором промежуточном состоянии пока не будут пересечены все датчики на его пути или не кончится время сторожевого таймера возврата, что выведет блок  в дежурный режим. Возможны следующие настройки времени таймера возврата в дежурный режим:  0; 10; 30; 60; 90; 120; 240 сек.

• Напряжение питания , В - ~ 220  перм. тока;

• Потребляемый ток, А - 0,5;

• Номинальное напряжение питания аксессуаров, В - 12 постоянного тока;

• Номинальный ток питания аксессуаров, А - 0,5;

• Количество управляемых светофоров, шт. - 2;

• Напряжения питания подключаемых светофоров - ~ 220В, перм. тока  1А и 24В  пост. тока  0,7 А;
• Количество входов для датчиков обнаружения, шт. - 2;

• Количество входов для внешних СКУД датчиков обнаружения, шт. - 2;

• Количество выходов реле управления внешними устройствами, шт. - 2;

• Температура окружающей среды, °С - от - 30 до + 50;

• Габариты корпуса, мм - 190x140x80
